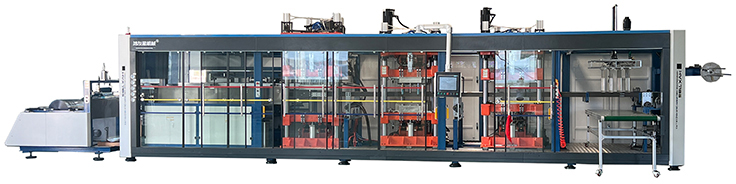

hyx 7185-4フル自動4ステーションサーモフォーミングマシン

Eメール: [email protected]

お問い合わせ

前へ：hyx-7161完全自動陽性および負圧4ステーション熱酸化型マシン
次：高速自動熱成形機 +水平トリミングマシン

説明
ビデオ

仕様

主な機能：

PLCコントロールの採用、システム全体が完全に自動、パラメーターデジタルです

表示、簡単な操作

このマシンは、x未満の日付に従ってシート付きのプラスチックトレイを生成できます

さまざまな種類のプラスチックシートを使用できます

4ピラー油圧構造、より安定した低ノイズ

輸入暖房ワイヤセラミックヒーター、正確な温度制御、長寿命

カスタマイズされたサービスを提供します。マシンを設計し、

あなたのニーズとして製造されています。

高度なサーボモーターシート輸送システム、伸び長

技術的なパラメーター：

		hyx-7185-4	hyx-520
1	適切な素材	PP、PS、PET、PVC、PLAなど。
2	材料幅	450-740mm
3	材料の厚さ	0.15-2mm
4	マックス。形成エリア	710×850mm	710×520mm
5	分形成エリア	420×300mm
6	マックス。切断エリア	690×830mm	690×500mm
7	ステーションストロークの形成と切断	0-160mm	0-130mm
8	正の形成深さ	120mm
9	負の形成深さ	110mm
10	スタッキングメカニズムストローク	≤500mm
11	成形の最大力駅	80T（ダイ暖房システムで使用）	60T（ダイ暖房システムで使用）
12	切断プレスの最大値を強制します	38トン	35トン
13	加熱炉の定格電力	アッパーオーブン65kW、下オーブン65kW	アッパーオーブン45kW、下オーブン45kW
14	加熱方法	上下、3セクションの暖房
15	実際のエネルギー消費	約40〜60kW/h約30〜50kW/h
16	電源	AC 380V/50Hz（3 N PE）
17	マックス。生産速度	20-30サイクル/分
18	マックス。ロール径/重量	φ800mm/500kg	φ700mm/300kg
19	機械重量	12,000kg	9,000kg
20	寸法（lwh）	11m×2.3m×2.5m	9m×2.3m×2.5m
	冷却方法	型は循環水によって冷却されます
	エアリクエスト	空気供給≥3.5m3/min、空気圧0.6〜0.8mpa。
メイン構成リスト
いいえ。	主な電子コンポーネント	ブランド
1	制御システム	台湾・デルタ
2	PLCモジュール	台湾・デルタ
3	タッチスクリーン	デルタ12インチHDタッチスクリーン	デルタ10インチHDタッチスクリーン
4	温度制御システム	デルタ（インテリジェント温度制御）
5	中間リレー	シュナイダー
6	ACコンタクタ	シュナイダー
7	エアスイッチ	Delixi
8	ステーションサーボモーターの形成	デルタ（上：5.5kW、下：5.5kW）	デルタ（上：3kW、下：3kW）
9	カッティングステーションサーボモーター	デルタ（上：7.5kW、下：5.5kW）	デルタ（上：4.5kW、下：3kW）
10	パンチングステーションサーボモーター	デルタ（上：7.5kW、下：7.5kW）	デルタ（上：4.5kW、下：4.5kW）
11	サーボモーターを配信するシート	デルタ5.5kw	デルタ3KW
12	スタッキングサーボモーター	ブレーキ付きのデルタ2KW
13	制御キャビネット	上海トン・ケ
14	光電スイッチ	韓国fotek
15	セーフティライトカーテン	上海パン
16	電源の切り替え	台湾・デルタ
17	加熱ブリッカー	合弁事業輸入暖房ワイヤ、断熱綿の中に刻まれた綿600W遠赤外ラジエーター
18	真空ポンプ	Elmo Rietschle V-VC100
19	正のバルブ	日本SMC超高速応答大フローバルブ、直径1.5インチ。
20	冷却システム	日本のダイキンコンプレッサー6p
21	ベアリング	日本nsk
22	線形ガイド	台湾・ハイウィン
23	油圧ブースターバルブ	日本CKD
24	エアシリンダー	台湾Airtac
25	電磁バルブ	日本CKD/SMC 台湾マインドマン/シャコ
26	真空値	台湾のマインドマン
27	チェーントラック	航空グレードのアルミニウム合金
28	F.R.L	日本CKDまたはSMC
29	給餌システム	労働者の労働強度を減らすためのダブルバー自動機械給餌装置、500kg。
30	ボディ板金	塗装処理
31	二重列チェーン	台湾KMC （工場シャープニング処理により、プラスチック粉末の発生が減少します。）

ii。デバイスの技術的説明

A.形成装置は、メイン構造フレーム、正と負圧の形成システム、温度制御システム、真空システムで構成されています。
暖房システム、エアコントロールシステム、電気およびPLC制御システム、パンチングシステム、製品分解スタッキングおよび自動巻き戻しシステム、および自動巻き戻しシステム、および
その他の構造コンポーネント。

B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by , and all the parts involved are fully in line with: high-quality material selection, blank production method, machining, heat treatment, parts assembly, machine operation, machine
動きのあるデバイスが動きと力を伝達し、力を変換することを保証するためのメンテナンスおよびその他のプロセス基盤が十分な強度と剛性を持っていることを保証します。すべての金属表面にはアンチラスト処理で処理され、底層にはアンチラスト塗料が散布されています。一般的な部品と標準部品は、すべての部品のその後のメンテナンスと交換を容易にするために、構造で使用されます。

ⅲ。電気およびPLC制御システム/安全施設

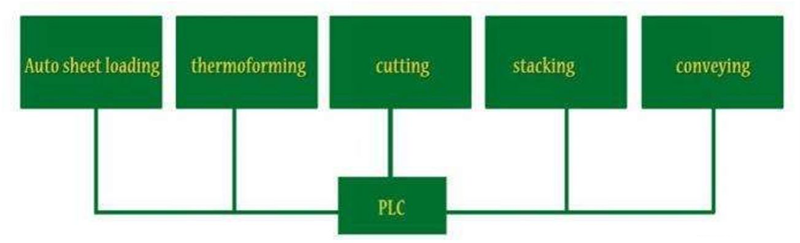

電気制御システムは、PLC統合モジュールによって制御されます。産業用タッチディスプレイは、HMI（ヒューマンマシンインターフェイス）として使用され、
中国のインターフェイスが使用されます。マシンには、操作用のボタンとすべてのプロセスパラメーターの設定と変更があり、機器の操作と保守が容易になります。

マシン全体の作業方法は手動/自動に分割され、すべての設定機能はタッチディスプレイで動作します。オペレーターが材料を配置した後、自動スタートアップ機器を押して、サイロの材料処理と生産が完了するまで、成形プロセスのプロセス全体を完了します。マニュアルは、主にカビの変更またはサンプル制御に使用されます。

システムには複数の保護対策が装備されており、互いに衝突する可能性のある各アクションには、インターロックと閉ループの制御保護が提供されます。

安全ドア保護シールの設計、手動のバックル開口部、手動ロック、保護ドアに設置された安全格子を使用して、機器の安全係数を改善し、人員と不動産の安全性を確保します。

分布キャビネットには、過電流、過電圧、低電圧、短絡、過負荷保護などの保護回路が含まれています。加熱要素はヒューズによって保護されています。システムやワークピースに害を及ぼす可能性のある安全性の問題については、警告サインまたは発言があります。将来の変更のために、10％のスペースがコントロールボックスに予約されています。電気キャビネットには、フィルターと保護冷却ファンが装備されています。

電源ボックスの外側のすべての取り外し不可能なケーブルとワイヤーは、簡単に開けて修理するためにケーブルスロットに隠されています。これが不可能な場合は、ホースを使用して修正します。

製品紹介:

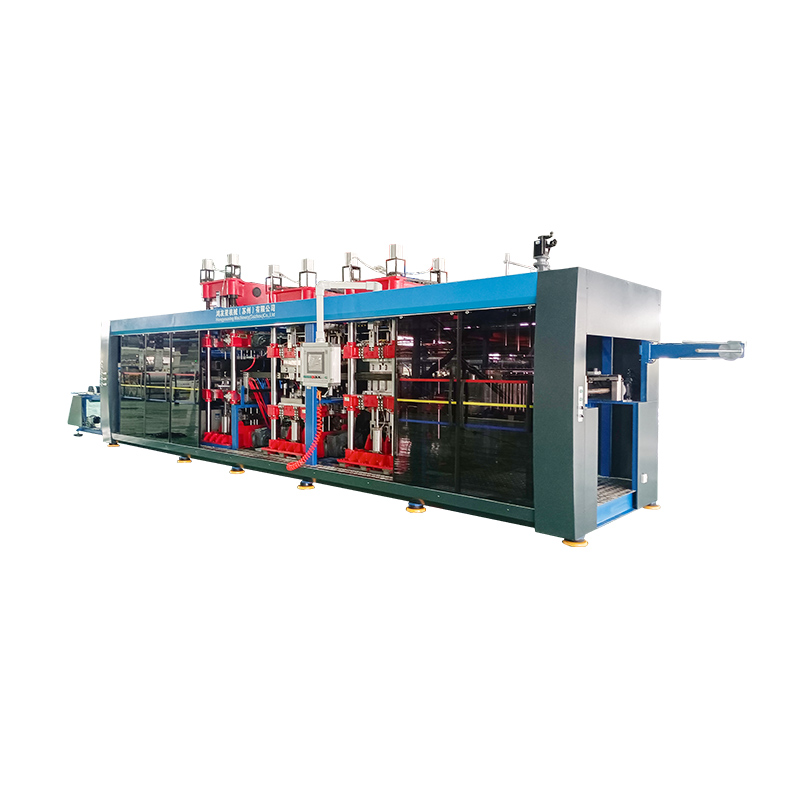

hyx-7185完全自動ポジティブおよびネガティブ圧力4駅の熱成形マシン高度な技術と長年の生産経験を組み合わせて慎重に構築された製品です。このマシンは、PP、PS、PET、PVC、PLA、その他の材料に適しており、さまざまな産業の成形ニーズを簡単に満たすことができます。
主な機能：
幅広い材料の適応性：マシンは、幅450〜750mmと厚さ0.15〜2.5mmのさまざまな材料を処理でき、さまざまな生産シナリオで材料要件を満たしています。
大きな成形領域：最大成形領域は710に達します
高精度切削：最大切断エリアは690 x 830mmで、最大切断力は80T（カビ暖房システムで使用）により、滑らかな製品のエッジと高精度が保証されます。
正と負の圧力形成技術：マシンは、陽圧力形成の深さ140mmと150mmの深さを形成する陽性を形成する陽性と陰圧の形成技術を採用し、複雑な形の製品の成形ニーズを満たすことができます。
効率的なスタッキングメカニズム：積み重ねメカニズムのストロークは≤500mmに達する可能性があり、製品の積み重ねと取り扱いを促進し、生産効率を向上させます。
省エネと環境保護：上下の3段階の暖房方法を使用すると、実際のエネルギー消費量はわずか40〜60kw/hで、生産コストを大幅に削減します。
高速生産：最大生産速度は20〜30回/分に達する可能性があり、生産効率が大幅に向上します。
大規模な設計：マシンの全体的なサイズは14m x 2.3m x 2.5mで、重量は22Tに達し、機械の安定性と耐久性が確保されます。
技術的なパラメーター：
定格電力：マシン全体は160kWです。加熱炉は、それぞれ72kWの上部と下部に分かれています。
電源：AC380V/50Hz（3 N PE）。
冷却方法：カビは、成形プロセスと製品の品質の安定性を確保するために、循環水によって冷却されます。
空気圧の要件：空気供給≥3.5m³/分、空気圧0.6〜0.8mpaは、機械の通常の動作を確保します。
アプリケーション領域：

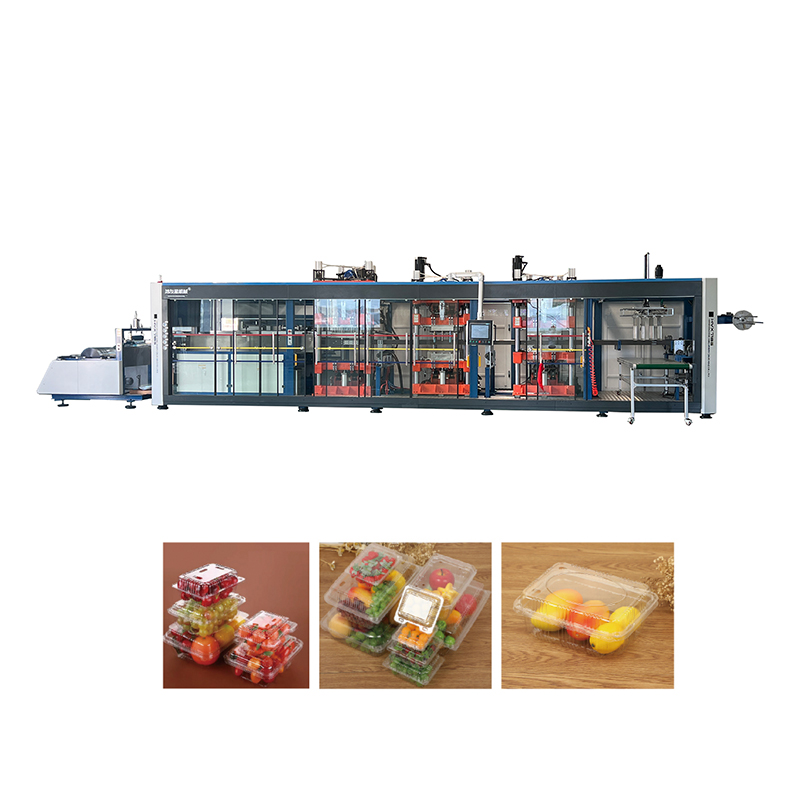

hyx-7185完全自動陽性および陰圧4駅の熱成形機は、食品包装、医療機器、電子製品、自動車部品、その他の産業で広く使用されています。多くの企業が自動化された効率的な生産を達成するための重要なツールです。
