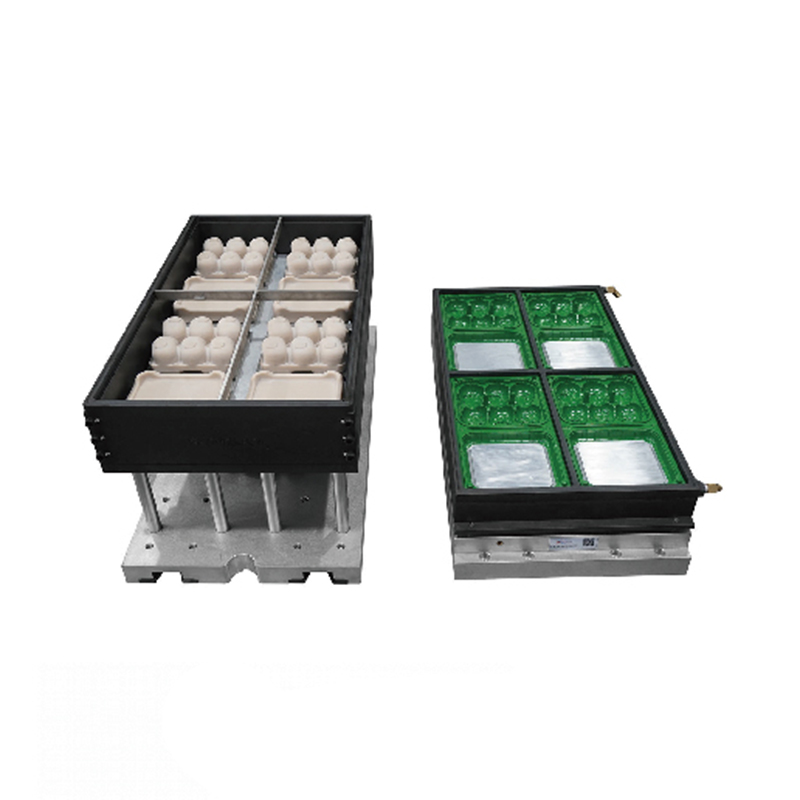

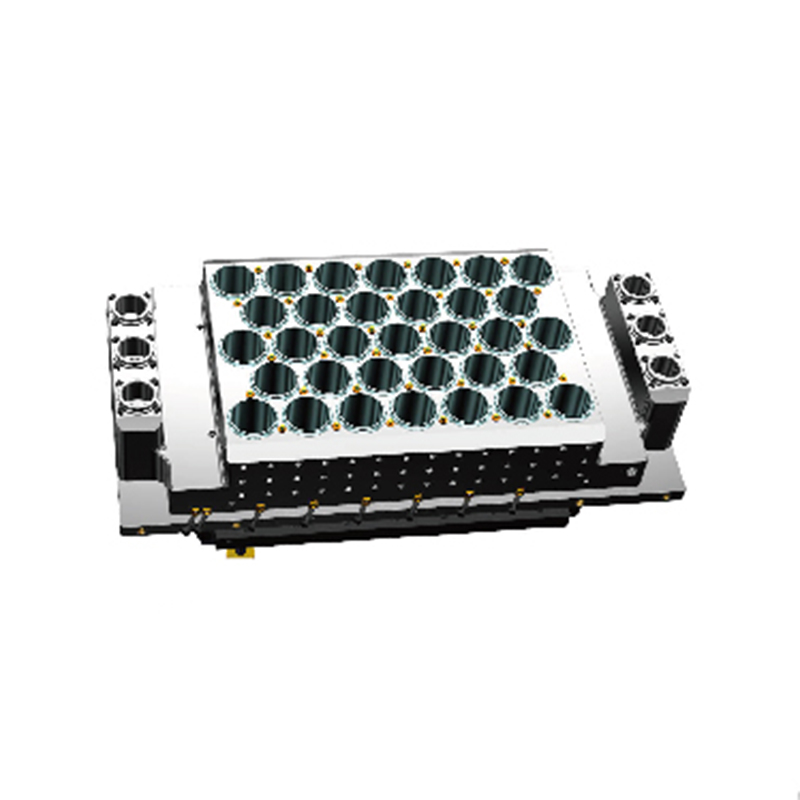

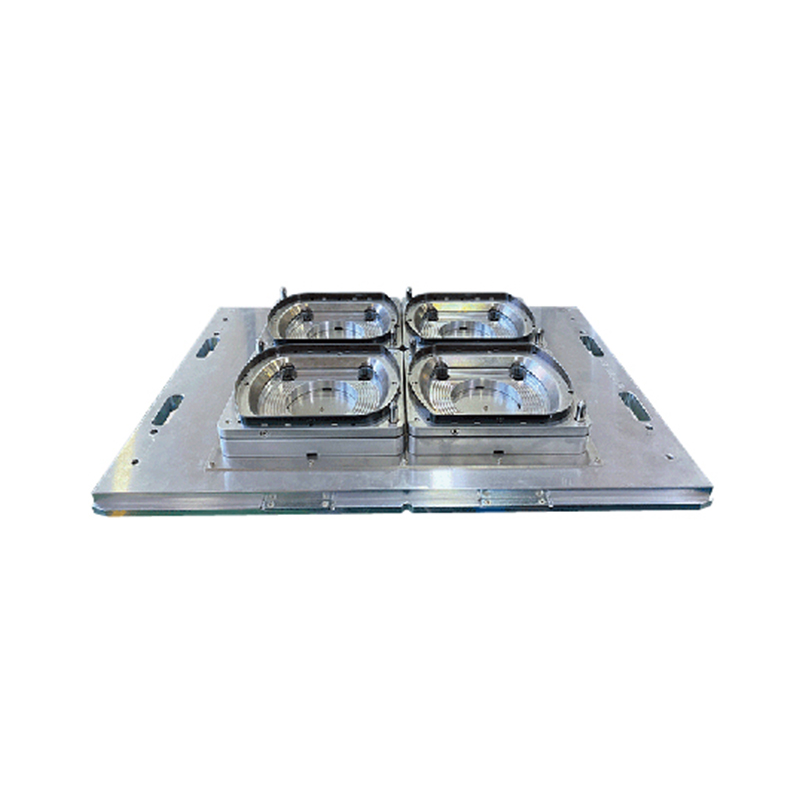

正圧および負圧熱成形金型

正および負圧の熱成形プロセスでは、金型の加熱と冷却システムはどのように設計されていますか？

1。加熱システムの設計
設計原則と目的：暖房システムを設計するとき、最初に明確にすることは、設計原則と目的です。これには、カビの温度の均一な分布の確保、セット温度に迅速に到達し、エネルギーを節約し、運用上の安全性を確保することが含まれます。

暖房源の選択：加熱源は暖房システムのコアコンポーネントであり、その選択は加熱効果とエネルギー消費に直接影響します。一般的な暖房源には、電気暖房チューブ、電気暖房フィルム、赤外線ヒーターなどが含まれます。電気加熱チューブ加熱は安定して信頼性が高く、大きな金型に適しています。電気加熱フィルム加熱は、均一性と速さの特性を持ち、中小サイズの金型に適しています。赤外線ヒーターは、非接触加熱を達成し、熱伝導損失を減らし、温度制御の精度要件に適しています。

加熱要素のレイアウト：加熱要素のレイアウトは、金型の形状、サイズ、材料に応じて合理的に設計する必要があります。一般的に言えば、加熱要素は金型の底面と側面に均等に分布して、熱を金型のすべての部分に均等に伝達できるようにする必要があります。同時に、加熱効果を最適化するために加熱要素間の間隔と配置だけでなく、加熱要素と金型の間の熱伝導効率を考慮することも必要です。

温度制御システム：温度制御システムは、暖房システムの重要なコンポーネントです。その機能は、正確な温度制御を実現するために、金型の温度をリアルタイムで監視および調整することです。システムは通常、温度センサー、温度コントローラー、アクチュエータで構成されています。温度センサーは、金型の温度をリアルタイムで監視し、データを温度コントローラーに供給する責任があります。温度コントローラーは、プリセット温度曲線をリアルタイム温度データと比較し、カビの温度の安定性を維持するためにアクチュエーターを介して加熱要素の出力を調整します。

安全保護対策：暖房システムには、運用プロセスの安全性と信頼性を確保するための完全な安全保護対策も必要です。これには、過熱のために加熱要素が損傷しないように、過熱保護デバイスのセットアップが含まれます。電気障害によって引き起こされる安全事故を防ぐために、漏れ保護装置を設定します。緊急停止ボタンをセットアップして、緊急事態の電源をすばやく遮断します。

省エネと環境保護：暖房システムの設計では、省エネと環境保護の要件も考慮する必要があります。これには、エネルギー効率の高い加熱要素の選択と、エネルギー廃棄物を減らすための温度制御アルゴリズムが含まれます。環境に優しい暖房材料と断熱材を使用して、環境への影響を軽減します。加熱システムの構造レイアウトを最適化して、熱伝導効率を改善し、熱損失を減らします。

2。冷却システムの設計
冷却システムの主な機能は、成形が完了した後にカビの温度を迅速に下げて、次の生産ラウンドを促進することです。冷却システムを設計する際に考慮すべき多くの側面があります。

冷却方法の選択：2つの主要な冷却方法があります。水冷と空冷です。水冷システムは循環水を通して熱を奪い、冷却速度は高速ですが、カビの表面に水の汚れを引き起こす可能性があります。空冷システムはファンを使用して冷却用のエアフローを生成し、速度はわずかに遅くなりますが、水の汚れを避けることができます。

冷却チャネルの設計：冷却チャネルのレイアウトとサイズは、冷却効果に直接影響します。チャネルは、熱を冷却媒体にすばやく伝達できるように、可能な限りカビの表面全体を覆う必要があります。同時に、チャネルのサイズと形状も、最良の冷却効果を実現するために、金型の実際の条件に従って最適化する必要があります。

冷却媒体循環：水冷システムの場合、冷却水が冷却水路を均等かつ安定に流れるように、合理的な循環ループとポンプシステムを設計する必要があります。空冷システムの場合、最適な気流分布と冷却効果を実現するために、ファンの速度と角度を調整する必要があります。

3。全体的な最適化と予防策
暖房および冷却システムを設計するとき、全体的な最適化のために、次の側面も考慮する必要があります。

エネルギー効率：加熱要素の電力とレイアウトを最適化して、エネルギー廃棄物を減らします。同時に、生産コストを削減するために、効率的な冷却システムと省エネ対策を採用します。

安全性：漏れや短絡などの潜在的な安全上の危険を回避するために、暖房要素と冷却システムが安全かつ確実に機能することを確認してください。

メンテナンスの利便性：分解してきれいにしやすい構造を設計し、毎日のメンテナンスと維持に便利になります。

正および負の圧力熱成形プロセス中のカビの加熱および冷却システムの設計は、複雑で繊細なタスクです。加熱および冷却方法の合理的な選択、最適化されたレイアウトおよび制御システム設計、正確な温度制御と効率的なエネルギー移動を達成することができ、それにより製品の品質と生産効率が向上します。
